產品概述：

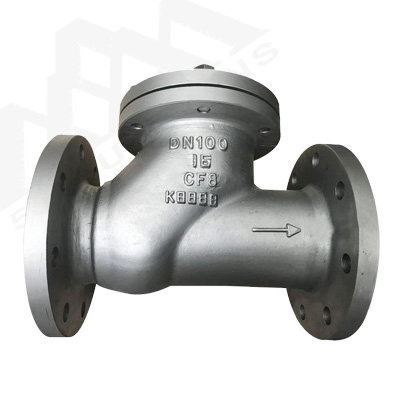

我公司生產的HQ41X-10/16、HQ44X-10/16型不銹鋼無磨損球形止回閥及HQ45X多球形止回閥，采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。HQ41X滑道滾球式止回閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。
主要技術參數1：
公稱壓力 |
閥門壓力試驗 |
閥門結構長度 |
閥門標志 |
工作溫度 |
適用介質 |
1.0～2.5 |
GB/T13927-92 |
GB/T1221-89 |
GB/T1220-89 |
≤80℃ |
水、油及非腐蝕性液體 |
主要技術參數2：
型號 |
公稱壓力MPa |
試驗壓力PSMPa |
工作溫度℃ |
|
殼體 |
密封 |
|||
HQ41X-10/16 |
1.0 |
1.5 |
1.1 |
≤80 |
1.6 |
2.4 |
1.76 |
||
主要零部件：
零件名稱 |
材質 |
閥體、閥蓋 |
球鐵、鑄鋼 |
球架、檔板 |
球鐵、鑄鋼 |
球體 |
碳鋼包橡膠 |

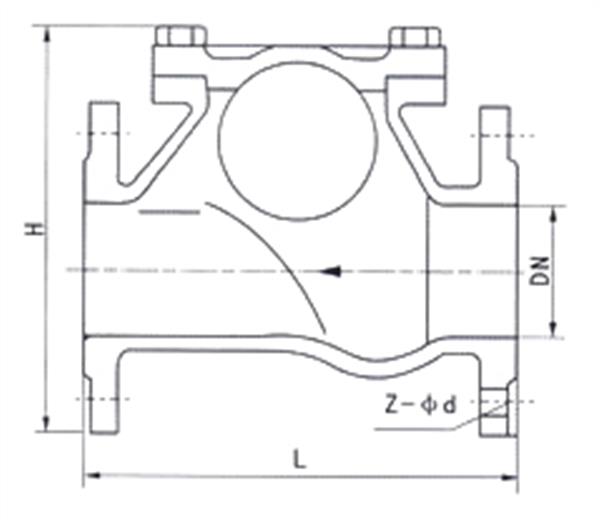

結構圖及主要外形尺寸：
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
Lmm |
216 |
241 |
293 |
305 |
381 |
403 |
495 |
622 |
698 |
787 |
Hmm |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
800 |
連接尺寸 |
PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準 |
|||||||||

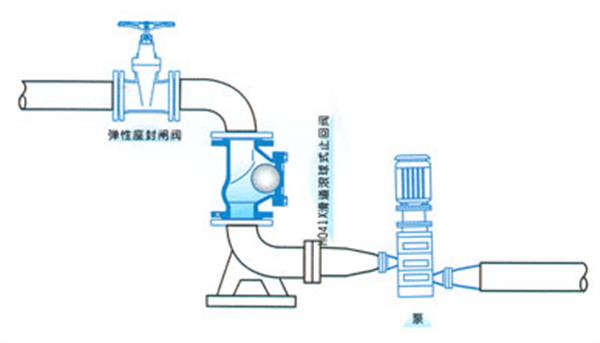

經典指導安裝圖：
